相关文档下载：
Schneider Electric_国产TeSys-Deca接触器-_LC2D09M7C 产品参数表.pdf
Schneider Electric_国产TeSys-Deca接触器-_LC2D09M7C 产品说明页.pdf
SCDOC940-IC_web - TeSys系列电动机控制与与保护产品目录样本2024.pdf

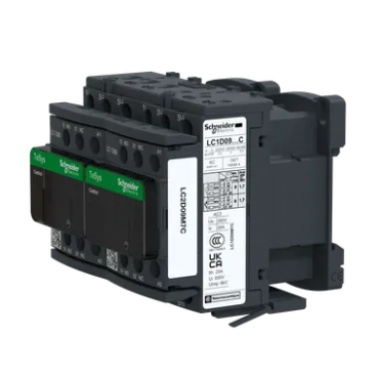

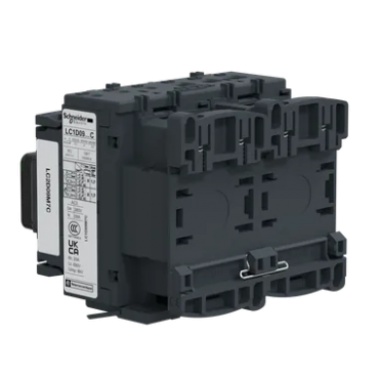

| 产品系列 | TeSys TeSys Deca |
|---|---|
| 产品名称 | TeSys Deca |
| 产品类型 | 换向接触器 |
| 产品短名 | LC2D |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-1 AC-3 |
| 设备简介 | 用可逆供电母排预装配 |
| 极数 | 3P |
| power pole contact composition | 3 NO |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 300 V DC |
| 额定工作电流 [Ie] | 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 25 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 |
| 电动机功率 (kW) | 2.2 kW 在…上 220...230 V AC 50/60 Hz 4 kW 在…上 380...400 V AC 50/60 Hz 4 kW 在…上 415...440 V AC 50/60 Hz 5.5 kW 在…上 500 V AC 50/60 Hz 5.5 kW 在…上 660...690 V AC 50/60 Hz |
| motor power HP (UL / CSA) | 0.5 hp 当运行电压<=115 V AC 50/60 Hz 对于1 相 电机 1 hp 当运行电压<=230/240 V AC 50/60 Hz 对于1 相 电机 2 hp 当运行电压<=200/208 V AC 50/60 Hz 对于3 相 电机 2 hp 当运行电压<=230/240 V AC 50/60 Hz 对于3 相 电机 5 hp 当运行电压<=460/480 V AC 50/60 Hz 对于3 相 电机 7.5 hp 当运行电压<=575/600 V AC 50/60 Hz 对于3 相 电机 |
| 控制回路特性 | AC当50/60 Hz |
| 控制回路电压 [Uc] | 220 V AC 50/60 Hz |
| 辅助触点类型 | 1 NO + 1 NC |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 过电压类别 | III |
| 约定发热电流 [Ith] | 10 A (当运行温度 <=60 °C) 对于信号回路 25 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定接通能力 [Irms] | 250 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 140 A AC 对于信号回路 符合 IEC 60947-5-1 250 A DC 对于信号回路 符合 IEC 60947-5-1 |
| 额定分断能力 | 250 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 30 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 61 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 210 A 当运行温度<=40 °C 可持续1 s 对于电源回路 100 A 可持续1 s 对于信号回路 120 A 可持续500 ms 对于信号回路 140 A 可持续100 ms 对于信号回路 |
| 与继电器配合使用的熔丝 | 25 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 20 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路 10 A gG, 对于信号回路 符合 IEC 60947-5-1 |
| 平均阻抗 | 2.5 mΩ - Ith 25 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 600 V CSA 认证 600 V UL 认证 690 V 符合 IEC 60947-1 |
| 电气寿命 | 0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V 2 Mcycles 9 A AC-3 Ue条件下 <= 440 V |
| 每极功耗 | 0.2 W AC-3 1.56 W AC-1 |
| safety cover | 带 |
| 联锁类型 | 机械式 |
| 安装方式 | 导轨安装 底板安装 |
| 符合标准 | EN 60947-4-1 IEC 60947-4-1 EN 60947-5-1 CSA C22.2 No 14 IEC 60947-5-1 |
| 产品认证 | CCC CE UKCA |
| 接线能力 | 电源回路: 螺栓紧固 1 电缆 1…4 mm²软线 不带 电源回路: 螺栓紧固 2 电缆 1…4 mm²软线 不带 电源回路: 螺栓紧固 1 电缆 1…4 mm²软线 带 电源回路: 螺栓紧固 2 电缆 1…2.5 mm²软线 带 电源回路: 螺栓紧固 1 电缆 1…4 mm²硬线 不带 电源回路: 螺栓紧固 2 电缆 1…4 mm²硬线 不带 控制回路: 螺栓紧固 1 电缆 1…4 mm²软线 不带 控制回路: 螺栓紧固 2 电缆 1…4 mm²软线 不带 控制回路: 螺栓紧固 1 电缆 1…4 mm²软线 带 控制回路: 螺栓紧固 2 电缆 1…2.5 mm²软线 带 控制回路: 螺栓紧固 1 电缆 1…4 mm²硬线 不带 控制回路: 螺栓紧固 2 电缆 1…4 mm²硬线 不带 |
| 紧固扭矩 | 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 |
| 动作时间 | 12...22 ms 闭合 4...19 ms 分断 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 15 Mcycles |
| 最大操作频率 | 3600 次/小时当60 °C |
| 浪涌抑制模块 | 无内置浪涌抑制模块 |
|---|---|
| 控制电压限额 | 线圈释放: 0.3...0.6 Uc 50/60 Hz (当运行温度 <=60 °C) 线圈吸合: 0.8...1.1 Uc 50 Hz (当运行温度 <=60 °C) 线圈吸合: 0.85...1.1 Uc 60 Hz (当运行温度 <=60 °C) |
| (~50Hz吸合)功耗 (VA) | 70 VA 60 Hz cos phi 0.75 (at 20 °C) 70 VA 50 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz保持)功耗 (VA) | 7.5 VA 60 Hz cos phi 0.3 (at 20 °C) 7 VA 50 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 2…3 W 在…上 50/60 Hz |
| 辅助触点类型 | 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
| 信号回路频率 | 25...400 Hz |
| 最小开关电流 [Imin] | 5 mA 对于信号回路 |
| 最小开关电压 | 17 V 对于信号回路 |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间 |
| 绝缘电阻 | > 10 MΩ 对于信号回路 |
| 高度 | 77 mm |
|---|---|
| 宽度 | 90 mm |
| 深度 | 86 mm |
| 净重 | 0.687 kg |
商品信息
类型:
可逆接触器额定电流:
9A极数:
3P商品货号：
ECS002431商品品牌：
施耐德商品重量：
687克上架时间：
2024-07-05
