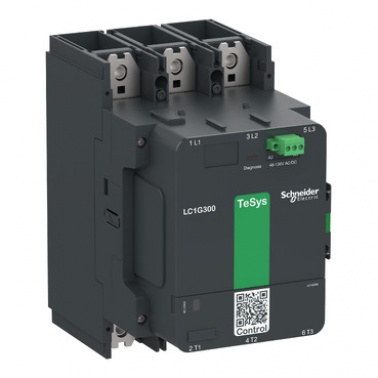

- 商品名称：施耐德TeSys Giga系列LC1G300KUEC交流接触器(LC1D大电流升级款300A)LC1-G300KUEC
- 商品编号：ECS002460
- 品牌：施耐德
- 上架时间：2024-08-09
- 商品毛重：7.500千克
- 类型：交流接触器
- 额定电流：300A
- 极数：3P
相关文档下载：
Schneider Electric_TeSys-Giga-系列控制产品_LC1G300KUEC 产品参数表.pdf
Schneider Electric_TeSys-Giga-系列控制产品_LC1G300KUEC 产品说明页.pdf
| 产品系列 | TeSys |
|---|---|
| 产品系列 | TeSys Giga |
| 产品类型 | 接触器 |
| 产品短名 | LC1G |
| 接触器应用领域 | Power switching 应用于功率因数大于等于0.95的交流负载中 |
| 使用类别 | AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6b AC-8b AC-8a DC-1 DC-3 DC-5 |
| 极数 | 3P |
| 额定工作电压 [Ue] | <= 1000 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 440 A 当运行电压<=<= 1000 V AC-1 300 A 当运行电压<=<= 440 V AC-3 |
| 控制回路电压 [Uc] | 100...250 V AC 50/60 Hz 100...250 V DC |
| 控制电压限额 | 线圈吸合: 0.8 Uc Min...1.1 Uc Max 50/60 Hz (当运行温度 <=60 °C) 线圈吸合: 0.8 Uc Min...1.25 Uc Max (当运行温度 <=60 °C) 线圈释放: 0.1 Uc Max...0.45 Uc Min (当运行温度 <=60 °C) |
| 额定冲击耐受电压 [Uimp] | 8 kV |
|---|---|
| 过电压类别 | III |
| 约定发热电流 [Ith] | 440 A (当运行温度 <=40 °C) |
| 额定分断能力 | 2940 A 当运行电压<=440 V |
| 额定短时耐受电流 [Icw] | 2.2 kA 可持续10 s 1.23 kA 可持续30 s 0.95 kA 可持续1 分钟 0.62 kA 可持续3 分钟 0.48 kA 可持续10 分钟 |
| 与继电器配合使用的熔丝 | 400 A aM 当运行电压<=<= 440 V, 对于电动机 315 A aM 当运行电压<=<= 690 V, 对于电动机 500 A gG 当运行电压<=<= 690 V |
| 平均阻抗 | 0.000144 Ω |
| 额定绝缘电压 [Ui] | 1000 V |
| 每极功耗 | 30 W AC-1 - Ith 440 A 13 W AC-3 - Ith 300 A |
| 型号 | LC1G |
| 回路触点类型 | 3 NO |
| 辅助触点类型 | 1 NO + 1 NC |
| 电动机功率 (kW) | 100 kW 当运行电压<=230 V AC 50/60 Hz (AC-3e) 160 kW 当运行电压<=400 V AC 50/60 Hz (AC-3e) 180 kW 当运行电压<=415 V AC 50/60 Hz (AC-3e) 185 kW 当运行电压<=440 V AC 50/60 Hz (AC-3e) 200 kW 当运行电压<=500 V AC 50/60 Hz (AC-3e) 220 kW 当运行电压<=690 V AC 50/60 Hz (AC-3e) 160 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3e) 100 kW 当运行电压<=230 V AC 50/60 Hz (AC-3) 160 kW 当运行电压<=400 V AC 50/60 Hz (AC-3) 180 kW 当运行电压<=415 V AC 50/60 Hz (AC-3) 195 kW 当运行电压<=440 V AC 50/60 Hz (AC-3) 200 kW 当运行电压<=500 V AC 50/60 Hz (AC-3) 220 kW 当运行电压<=690 V AC 50/60 Hz (AC-3) 160 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3) 90 kW 当运行电压<=230 V AC 50/60 Hz (AC-4) 160 kW 当运行电压<=400 V AC 50/60 Hz (AC-4) 160 kW 当运行电压<=415 V AC 50/60 Hz (AC-4) 185 kW 当运行电压<=440 V AC 50/60 Hz (AC-4) 200 kW 当运行电压<=500 V AC 50/60 Hz (AC-4) 220 kW 当运行电压<=690 V AC 50/60 Hz (AC-4) 185 kW 当运行电压<=1000 V AC 50/60 Hz (AC-4) |
| 额定接通能力 [Irms] | 3830 A 当运行电压<=440 V |
| 浪涌抑制模块 | 内置双向峰值限制 |
| 安全可靠等级 | B10d = 400000 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 3000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 8 Mcycles |
| inrush power in VA (50/60 Hz, AC) | 700 VA |
| inrush power in W (DC) | 645 W |
| hold-in power consumption in VA (50/60 Hz, AC) | 15.0 VA |
| hold-in power consumption in W (DC) | 9.1 W |
| 动作时间 | 40...70 ms 闭合 15...50 ms 分断 |
| 最大操作频率 | 600 次/小时 AC-3 600 次/小时 AC-3e 300 次/小时 AC-1 150 次/小时 AC-4 |
| 接线能力 | 电源回路: 接线柱 2 母线横截面: 32 x 10 mm 电源回路: 环形接线端子 1 185 mm² 电源回路: 螺栓连接 控制回路: 螺钉 1 0.2…2.5 mm² 电缆类型: 硬质绞合线 不带接线端子 控制回路: 螺钉 1 0.25…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺钉 2 0.2…1.5 mm² 电缆类型: 硬质绞合线 控制回路: 螺钉 2 0.5…1.0 mm² 带接线端子 控制回路: 螺钉 0.75…2.5 mm² 电缆类型: 硬质绞合线 不带接线端子 控制回路: 螺钉 0.75…2.5 mm² 电缆类型: 软线 带接线端子 |
| 相间距 | 45 mm |
| 安装方式 | 底板安装 |
| 符合标准 | EN/IEC 60947-4-1 EN/IEC 60947-5-1 |
| 产品认证 | CB Scheme CCC CE UKCA EU-RO-MR by DNV-GL |
| 紧固扭矩 | 35 N.m |
| 高度 | 225 mm |
| 宽度 | 140 mm |
| 深度 | 225 mm |
| 净重 | 7.5 kg |
| IP 保护等级 | IP2X 前面板 带保护盖 符合 IEC 60529 IP2X 前面板 带保护盖 符合 VDE 0106 |
|---|---|
| 运行温度 | -25…60 °C |
| 贮存环境温度 | -60…80 °C |
| 抗冲击、震动性能 | 抗震性能 5…300 Hz 2 gn contactor open 抗震性能 5…300 Hz 4 gn contactor closed 抗冲击性能 10 gn 11 ms contactor open 抗冲击性能 15 gn 11 ms contactor closed |
| 颜色 | 深灰色 |
| 防护措施 | TH |
| 周围空气温度 | -40…70 °C （运行在Uc下时） |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 31 cm |
| Package 1 Width | 22.2 cm |
| Package 1 Length | 30.8 cm |
| Package 1 Weight | 7450 g |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 77 cm |
| Package 2 Width | 60 cm |
| Package 2 Length | 80 cm |
| Package 2 Weight | 84.5 kg |
| 保修单 | 18 个月 |
|---|
