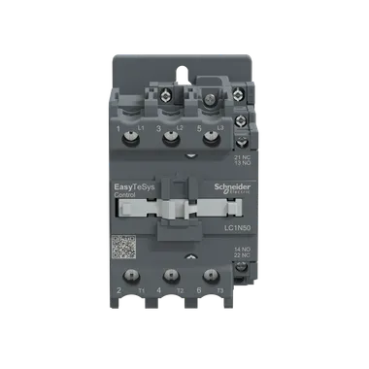

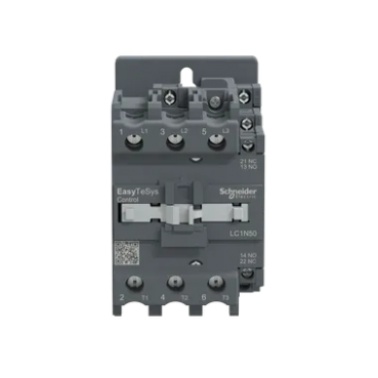

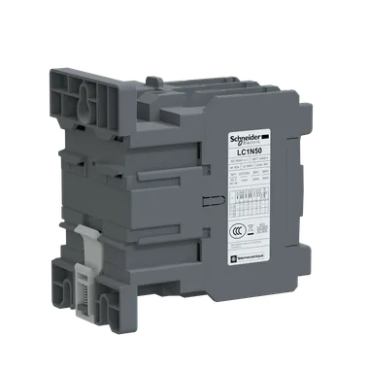

- 商品名称：施耐德LC1-N50M5N 50A交流接触器LC1N50M5N
- 商品编号：ECS002472
- 品牌：施耐德
- 上架时间：2024-08-09
- 商品毛重：980克
- 类型：交流接触器
- 额定电流：50A
- 极数：3P
相关文档下载：
Schneider Electric_Easy-TeSys-接触器_LC1N50M5N 产品参数表.pdf
Schneider Electric_Easy-TeSys-接触器_LC1N50M5N 产品说明页.pdf
| 产品系列 | Easy TeSys |
|---|---|
| 产品系列 | Easy TeSys Control |
| 产品类型 | 接触器 |
| 产品短名 | LC1N |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-3 AC-1 AC-4 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 50 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 60 A (当运行温度 <=55 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 24 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-4对于电源回路 |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 电动机功率 (kW) | 15 kW 当运行电压<=220...230 V AC 50/60 Hz 22 kW 当运行电压<=380...400 V AC 50/60 Hz 25 kW 当运行电压<=415...440 V AC 50/60 Hz 30 kW 当运行电压<=415...440 V AC 50/60 Hz 30 kW 当运行电压<=500 V AC 50/60 Hz 33 kW 当运行电压<=660...690 V AC 50/60 Hz |
|---|---|
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 60 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定接通能力 [Irms] | 500 A 当运行电压<=380 V AC 对于电源回路 符合 IEC 60947-4-1 140 A AC 对于辅助触点 符合 IEC 60947-5-1 |
| 额定分断能力 | 400 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 400 A 当运行温度<=40 °C 可持续10 s 对于电源回路 208 A 当运行温度<=40 °C 可持续60 s 对于电源回路 84 A 当运行温度<=40 °C 可持续600 s 对于电源回路 |
| 与继电器配合使用的熔丝 | 10 A gG 当运行电压<=<= 690 V 配合 1 型, 对于控制回路 符合 IEC 60947-5-1 100 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 |
| 平均阻抗 | 1.5 mΩ - Ith 70 A 50 Hz 对于电源回路 |
| 每极功耗 | 3.8 W AC-3 7.4 W AC-1 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 线圈未连接到电源电路 符合 IEC 60947 |
| 机械寿命 | 5000000 次 |
| 电气寿命 | 350000 次 AC-1 900000 次 AC-3 160000 次 AC-4 |
| 控制回路特性 | AC当50 Hz |
| 控制电压限额 | 0.85...1.1 Uc (-5…55 °C 线圈吸合 50 Hz 0.3...0.6 Uc (-5…55 °C 线圈释放 50 Hz |
| (~50Hz吸合)功耗 (VA) | 160 VA 50 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz保持)功耗 (VA) | 15 VA 50 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 6…10 W for 控制回路 |
| 动作时间 | 20...26 ms 闭合过程 8...12 ms 打开过程 |
| 最大操作频率 | 1200 次/小时当55 °C |
| 接线能力 | 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 2.5…25 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 2 2.5…10 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 2.5…25 mm² 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 2 2.5…16 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 控制回路: 1.2 N.m 电源回路: 5 N.m |
| 辅助触点类型 | 1 NO + 1 NC |
| 最小开关电压 | 17 V 对于控制回路 |
| 最小开关电流 [Imin] | 5 mA 对于控制回路 |
| 绝缘电阻 | > 10 MΩ 对于控制回路 |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 1.5 ms 失电 确保NC和NO触电之间 |
| 安装方式 | DIN 导轨安装 底板安装 |
| 标准 | IEC 60947-1 GB 14048.4 EN 60947-1 EN 60947-4-1 IEC 60947-4-1 |
|---|---|
| 产品认证 | CCC |
| IP 保护等级 | IP20 符合 IEC 60529 |
| 防护措施 | TH （污染等级 3) 符合 IEC 60068 |
| 周围空气温度 | -5…55 °C 运行 -60…80 °C 存储 -20…70 °C （运行在Uc下时） |
| 工作海拔 | 3000 m 无降容 |
| 耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-1 |
| 抗冲击、震动性能 | 抗震性能 触点打开时 (1.5 gn (5...300 Hz)) 抗震性能 触点闭合时 (3 gn (5...300 Hz)) 抗冲击性能 触点打开时 (6 gn (11ms)) 抗冲击性能 触点闭合时 (7 gn (11ms)) |
| 高度 | 127 mm |
| 宽度 | 75 mm |
| 深度 | 114 mm |
| 净重 | 0.98 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7.5 cm |
| Package 1 Width | 12.7 cm |
| Package 1 Length | 11.4 cm |
| Package 1 Weight | 981 g |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 9 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 15 cm |
| Package 2 Weight | 8.879 kg |
| Unit Type of Package 3 | PAL |
| Number of Units in Package 3 | 144 |
| Package 3 Height | 60 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 141.464 kg |
| 保修单 | 18 个月 |
|---|
