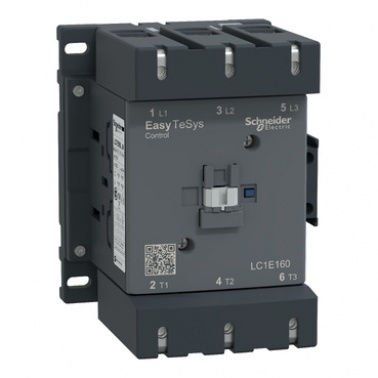

- 商品名称：施耐德LC1-E160M5N Easy TeSys Control 3极接触器LC1E160M5N
- 商品编号：ECS002457
- 品牌：施耐德
- 上架时间：2024-08-09
- 商品毛重：2.300千克
- 类型：交流接触器
- 额定电流：160A
- 极数：3P
相关文档下载：
Schneider Electric_Easy-TeSys-接触器_LC1E160M5N 产品参数表.pdf
Schneider Electric_Easy-TeSys-接触器_LC1E160M5N 产品说明页.pdf
| 产品系列 | Easy TeSys |
|---|---|
| 产品系列 | Easy TeSys Control |
| 产品类型 | 接触器 |
| 产品短名 | LC1E |
| 接触器应用领域 | 应用于无感或微感负载、电阻炉 应用于功率因数大于等于0.95的交流负载中 |
| 使用类别 | AC-3 AC-1 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 160 A (当运行温度 <=55 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 200 A (当运行温度 <=55 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 电动机功率 (kW) | 45 kW 当运行电压<=220...230 V AC 50/60 Hz (AC-3) 75 kW 当运行电压<=380...400 V AC 50/60 Hz (AC-3) 80 kW 当运行电压<=415...440 V AC 50/60 Hz (AC-3) 90 kW 当运行电压<=500 V AC 50/60 Hz (AC-3) 100 kW 当运行电压<=660...690 V AC 50/60 Hz (AC-3) |
|---|---|
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 200 A (当运行温度 <=40 °C) 对于电源回路 |
| 额定接通能力 [Irms] | 140 A AC 对于辅助触点 符合 IEC 60947-5-1 1600 A 当运行电压<=380 V AC 对于电源回路 符合 IEC 60947-4-1 |
| 额定分断能力 | 1280 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 1400 A 当运行温度<=40 °C 可持续10 s 对于电源回路 |
| 与继电器配合使用的熔丝 | 10 A gG 当运行电压<=<= 690 V 配合 1 型, 对于控制回路 符合 IEC 60947-5-1 315 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 |
| 平均阻抗 | 0.6 mΩ - Ith 200 A 50 Hz 对于电源回路 |
| 每极功耗 | 24 W AC-1 15 W AC-3 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 8 kV 线圈未连接到电源电路 符合 IEC 60947 |
| 机械寿命 | 4000000 次 |
| 电气寿命 | 800000 次 AC-3 250000 次 AC-1 |
| 控制回路特性 | AC当50 Hz 标准 |
| 控制电压限额 | 0.85...1.1 Uc (-5…55 °C 线圈吸合 50 Hz 0.35...0.55 Uc (-5…55 °C 线圈释放 50 Hz |
| (~50Hz吸合)功耗 (VA) | 300 VA 50 Hz cos phi 0.9 (at 20 °C) |
| (~50Hz保持)功耗 (VA) | 22 VA 50 Hz cos phi 0.9 (at 20 °C) |
| 热消散 | 3…8 W for 控制回路 |
| 动作时间 | 20...50 ms 闭合过程 6...20 ms 打开过程 |
| 最大操作频率 | 1200 次/小时当55 °C |
| 接线能力 | 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 10…120 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 2 20…170 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 10…120 mm² 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 2 20…170 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 控制回路: 1.2 N.m 电源回路: 12 N.m |
| 辅助触点类型 | 1 NO + 1 NC |
| 最小开关电压 | 17 V 对于控制回路 |
| 最小开关电流 [Imin] | 5 mA 对于控制回路 |
| 绝缘电阻 | > 10 MΩ 对于控制回路 |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 1.5 ms 失电 确保NC和NO触电之间 |
| 安装方式 | DIN 导轨安装 底板安装 |
| 标准 | IEC 60947-4-1 GB 14048.4 |
|---|---|
| 产品认证 | CCC |
| IP 保护等级 | IP20 符合 IEC 60529 |
| 防护措施 | TH （污染等级 3) 符合 IEC 60068 |
| 周围空气温度 | -5…55 °C 运行 -60…80 °C 存储 -20…70 °C （运行在Uc下时） |
| 工作海拔 | 3000 m 无降容 |
| 耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-1 |
| 抗冲击、震动性能 | 抗震性能 触点打开时 (1.5 gn (5...300 Hz)) 抗震性能 触点闭合时 (3 gn (5...300 Hz)) 抗冲击性能 触点打开时 (6 gn (11ms)) 抗冲击性能 触点闭合时 (7 gn (11ms)) |
| 高度 | 158 mm |
| 宽度 | 120 mm |
| 深度 | 132 mm |
| 净重 | 2.3 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 17.5 cm |
| Package 1 Width | 16.5 cm |
| Package 1 Length | 20.5 cm |
| Package 1 Weight | 2.397 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 73.0 cm |
| Package 2 Width | 60.0 cm |
| Package 2 Length | 80.0 cm |
| Package 2 Weight | 71.494 kg |
| 保修单 | 18 个月 |
|---|
